(1) [热水器放空水步骤图]图解：电热水器的简单清洗方法
（以史密斯电热水器为例）
现在许多家庭都用上了方便的电热水器，电热水器从表面上往往看不出污垢，清洗工作常常被忽略。电热水器根据使用的水质情况不同，需要定期清洗水垢，热水器产生水垢，会影响电热水器使用效果，并且能耗高，还会降低使用寿命，所以电热水器要注意清洗。一般电热水器每三年需要请专业人员深度清洗一次，每隔半年可以自己小清洗一次，下面小编为大家图解下自己动手简单清洗电热水器的方法。
简单的清洗可以按以下步骤进行，这种简单的清洗，只是以清除内胆里大部分还未结块的呈絮状的水垢，并不是彻底的清洗。
做了几个示意图来说明怎样清洗电热水器

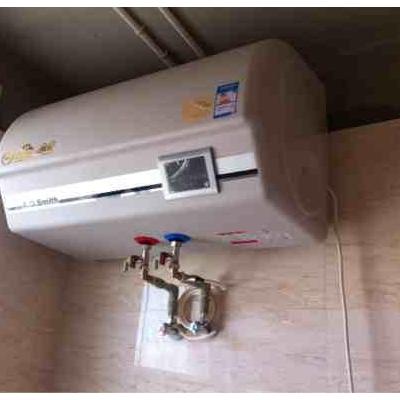

这是普通电热水器的各个相关部件和连接的示意图：
清洗步骤如下：1、 清洗前晚停止加热（对于使用夜间半价电费加热方式而言，或者是一直保温的加热方式），避免清洗时，将内胆里的水放出时烫着人。
2、 关掉控制板的电源，切断电热水器的任何形式的加热，为保险起见，一定要拔掉电源插头，以防万一。
3、 关闭电热水器下方的两个冷热水角阀。 这是泄压阀的示意图：

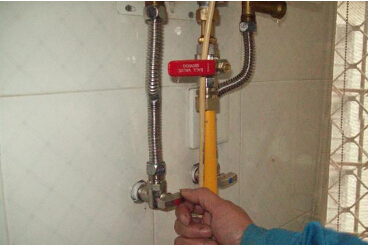

4、 拆掉泄压阀扳手的限制装置（图中的保护片）（通常是一个塑料方孔的部件，用来防止泄压阀被意外打开的保险件），用塑料管接在泄压阀的泄压口的小管子上，用来引出内胆中的水。5 、将泄压阀的扳手由垂直位置，扳转90度，（图上蓝色示意的位置）这时泄压阀已经被打开。 这是放水的示意图：
6、 拆开热水管处的金属软管的接头，这时应该看到从泄压阀中有水流出，内胆中放水的过程开始了。
7、 这个放水过程会持续很长时间，因为泄压阀管口实在太小，估计全部放完内胆中的水，大概需要约1.5-2小时（80L容积）。
8、 等到泄压阀管口基本不再有水流出时，内胆中的水基本已经全部放出来了，而随着放出的水，内胆里大部分水垢（絮状物）也已经排出来了。 这是冲洗的示意图：
9、 这时才开始正式清洗内胆，将冷水管道的金属软管接到热水器的热水出口上（图上用“这里接上”示意）。
10、 开启冷水角阀，让冷水由热水管道冲到内胆里，这时可以看见泄压阀出水口里继续流出混有水垢的水。
11、 反复多次重复这样的步骤，经多次冲洗后，从泄压阀出水口里流出的水已经很干净了，说明内胆基本清洗干净了。
（这时不用担心泄压阀下端未与冷水软管连接而漏水，因为泄压阀同时也是一个单向阀，只可以让冷水进入内胆，而内胆里的热水不会流出来。）注意：这里漏了个细节问题，实际清洗过程中，因为都是从热水管道中充入自来水进行冲洗，因热水器是密封状态，里面水基本放空以后，进入了空气，不断用自来水从热水管道中冲洗时，热水器中不可能完全充满水，其中的空气被压缩后，总有一部分空间是无法被水充满的，所以最后把热水器全部按原样装好以后，准备使用时，才发现从热水管道里放出的水，还有些脏，又不想重新再拆开清洗，所以采取了这样的方法进行清洗：
（1）、 按正常使用的方式，打开热水器的冷水和热水角阀，再打开热水龙头（洗澡或脸盘上的热水龙头），放出热水器上部的脏水，用一个白色的脸盘收集起来，（主要是为了和下面放出的热水器下部的脏水进行比较）。
（2）、 关闭冷水进水角阀，切断冷水进入热水器，打开热水龙头，同时板起泄压阀的把手，这时泄压口就会流出热水器底部的脏水，可以用一个白色的脸盘收集这些脏水，和热水器上部排出的脏水进行比较，看看哪个更脏。
（3）、 放下泄压阀把手，关闭泄压阀出水口，打开冷水进水角阀，仍旧让热水龙头开着，这时热水龙头里先会排出热水器中的空气，最后会流出热水器上部的水。继续放出热水器上部的脏水。
（4）、 按上述1-3步骤反复操作，不断排出热水器上部和下部的脏水，哪个位置水脏，就多排几遍，最后，上部和下部的水都变干净了，这时才算清洗真正完成了。 这是最后恢复成原来样子的示意图： 12、 再将泄压阀恢复到原来的样子，将拨杆重新放下来（见泄压阀示意图中，拨杆放到图中黑色线表示的位置）。
13、 重新将热水管道与热水角阀相连接。
14、 重新将冷水管道与冷水角阀相连接。
15、分别开启热水角阀和冷水角阀，在热水角阀连接的热水管道龙头处（譬如浴室的热水龙头，或洗脸盘的热水龙头）打开热水龙头，待热水龙头里有水出来以后，再关闭热水龙头，确保内胆里已经排空了空气，并充满了水。
16、 检查各个接头处是否有渗漏，如有渗漏需重新连接，确保各连接处无渗漏。
17、 插上电热水器的插头，开启电源，检查加热情况，一切正常后，清洗工作全部完成。以上的清洗方法，不用把电热水器拿下来，不用拆卸加热管、镁棒之类东西，当然也不能对加热管和镁棒进行清理，只是做一下简单的清洗，不能完全清洗干净内胆，但基本能清洗掉90%以上的水垢，适合普通的清洗。
注意安全：仅供参考！注意查看说明书，按说明书安全事项要求处置。
来自网络
(2) [热水器放空水步骤图]太阳能热水器常见问题以及解决办法
周围没有自来水，怎样使用太阳能热水器？
在没有自来水的地区要使用太阳能热水器，一般可借助水泵上水，另外再增设一辅助水箱与太阳能热水器同一高度，用以储存凉水，以便洗浴时兑凉水。
太阳能热水器在使用过程中应注意哪些问题？
1.注意上水时间。
2.根据天气情况，决定上水量，保证洗浴时适当的水温。
3.定期检查热水器的管道，排气孔等元件是否正常工作。
4.大气污染严重或风沙大、干燥地区定期冲洗真空管。
5.热水器安装后。非专业人员不要轻易挪动、装卸整机，以免损坏关键元件。
怎样根据家庭需要选择热水器的容量？
一般情况下，每人洗浴一次需20-40kg热水，每根真空管可加热6.5kg水，根据家庭人口数和习惯洗浴用水量就可估算出所需热水器容量了。
如何判别太阳能热水器水满？
一般太阳能热水器安有溢流管，可根据溢流管是否排水判断水满状态，另外可以配备水位控制仪，水满自动报警，根据报警判别。
水箱涨破、抽瘪可能是什么原因造成的？
可能是因为排气孔堵塞，当水进入或排出时，内部空气不能即时排出或得到补充，形成内外压力差，从而造成涨破或抽瘪水箱。
水箱的大小与真空管支数的关系？
一般热水器设计时是按洗浴所需热水温度设计的，创尔特太阳能热水器设计水温范围是400C~900C，大致每根管子加热水6.5kg。
真空管太阳能热水器上水应注意哪些问题？
由于真空管在空晒时，管内温度能达到2500C左右，故在水箱内无水或第一次上水必须在日出前或太阳落山半小时后进行。
怎样判别太阳能热水器的优劣？
太阳能热水器是太阳能热利用的一种，整个热水器包括集热部分、贮热部分、支架部分。判别集热部分的优劣最主要根据是集热元件的吸收率和发散率，这与材料和制作工艺有关。贮热元件是热水器的仓库，它的质量保证有两个：一是不漏，二是保温。内胆焊接方式是很主要的，焊接的强度及材料是否防腐是内胆质量的关键，另外保温材料决定保温性能，寒冷地区必须采用加厚保温层。支架支持主机部分运行，保证集热元件的正确的位置，它需要与主机的其它元件有相同的寿命，这就需要有很好的强度和防腐能力，判别它的优劣，可以通过目测它的材料、厚度、表面处理 。
常用防冻：当晴天气温低于０℃时，每天最好多次、少量放水使用，来增加管道温度，气温越低越要勤放，以防水管冻堵。
滴水防冻：晚上用完热水后，将水箱上满水，然后在热水器水龙头下放置一水盆或水桶，把热水阀松开一点，使其慢慢滴水，以保持管内水的流动，这样可避免管道冻堵。
放空防冻：每晚用完水后，将热水器放空，次日早晨再加上适当的水量，这也是一种防止管道冻堵的方法。管道一旦冻堵也不必着急，待气温回升后管道即可自动疏通。但多次冻堵将会影响管道的使用寿命，容易使管道冻裂。
如果您在使用过程中出现水流突然减小(水箱内还有水)的情况，应马上停止用水(可能排气孔发生堵塞，如继续用水可能会抽瘪水箱)，并往水箱中再加入一些水，以平衡水箱内的负压，并马上联系经销商检修。
太阳能热水器的保温水箱目前基本都是采用聚氨酯发泡保温，就是往保温水箱的保温腔室内浇注聚氨酯发泡料，然后发泡成型，在保温腔室内形成聚氨酯泡沫保温层。聚氨酯泡沫有着良好的保温性能，导热系数一般在0.023w/m*k，是目前保温效果比较好的保温材料。
既然真空绝热板能改良冰箱的保温隔热层，那么真空绝热板同样也能给太阳能。
热水器保温水箱的保温效果带来提升。太阳能热水器保温水箱使用真空绝热板也很简单，只需将原来聚氨酯发泡工艺上稍作改动，在浇注聚氨酯发泡料之前把真空绝热板填入保温夹层，即采用真空绝热板配合聚氨酯发泡填充太阳能热水器保温水箱的保温腔室。
采用这种技术能带来两个好处：一是能提高水箱的保温性能;二是能减少聚氨酯发泡料的用量，使太阳能热水器更加环保 。
在目前太阳能热水器普遍同质化的情况下，采用高新技术来提高产品的技术含量，同时对公司品牌形象又是一个正面的宣传，确实是一件一举多得的事情。
近几年，太阳能热水器以其便捷、节能的优势赢得了城乡居民的喜爱。时下又到了太阳能热水器的购买旺季，可目前市场上销售的家用太阳能热水器产品鱼龙混杂，品牌繁多，怎样才能选购一台满意、高质量的产品呢？专家针对目前在我国使用最普遍的真空管太阳能热水器提醒消费者，买太阳能热水器应“慧眼识珠”。
一看真空管。真空管是太阳能热水器的“心脏”，辨别真空管优劣的方法，一是用手摸，若手感温度正常，稍有凉意，说明真空管为优质品；若手感热，则说明真空管质量不好，它在吸热的同时又在散热，冬季使用效果会比较差。
二是用眼观察，选购时应仔细观察真空管内玻璃管上的涂层。质量好的涂层颜色均匀，膜层无划痕、无起皮或脱落现象，玻璃上也没有结石或节瘤现象，支撑内玻璃管的支撑件放置端正、无松动。真空管两管的中心距应在70毫米左右为宜 。
发泡层直接关系到热水器的保温效果，直接影响太阳能热水器可用热水量的多少，因此对于热水器的使用也非常关键。好的保温层采用进口原材料、全自动恒温高压定量发泡保温工艺，并经高温熟化处理，保温性能高且稳定持久。劣质保温层发泡不均匀，两三年后性能急剧下降。
第三是选配件。太阳能热水器是一个供热水的系统，好的主机还需要好的辅机和配件配合使用才能达到良好的使用效果。如自动上水装置、水温水位显示仪、电磁阀等，对于这些装置的选择应慎重，有些功能看似先进，但组成部件过多，可靠性不高，时间一长就容易出问题。
此外，专家还提醒消费者，选购太阳能热水器还要看品牌和服务。在品牌的选择上要舍“小”取“大”。大品牌意味着更多、更可靠的保障。而一些中小企业的产品质量、售后服务都难以保证。家用太阳能热水器的售后服务也是非常重要的。因为家用太阳能热水器是耐用消费品，一旦出了故障，用户很难自己解决，所以售后服务一定要有保障。目前，市场上整机免费保修期一般为3年～5年不等。此外，由于家用太阳能热水器是安装在户外，长时间使用，真空管上就会被灰尘或杂质污染，从而导致吸热效率降低。所以对热水器的真空管应定期清洗。如自己无法清理的，应询问经销商，售后服务里是否包含有定期清洗一项。
最后要看自己家庭的需要。在选购时还应考虑到家中常住人口数量，以确定所购买家用太阳能热水器水容量的大小。一般以每人40升水的标准为宜。另外，在选购时应问清楚销售商，他们所标称的容水量指的是全部的容水量还是实际能使用的容水量，两者相差多少。
太阳能上水时间如何选择？
答：A、晴天水箱无水超过15分钟不得上水。B、最佳上水时间为早上日出前或晚上日落2小时后。 C、在你长期外出时，应关闭上水总阀门。
使用时如何调水？
答：使用热水前，请先试水温，以免烫伤方法为：应先打开少许冷水开关，然后慢慢打开热水开关。
使用时有时出现忽冷忽热是什么原因？
答：原因为冷水水压不稳。
排除方法：如偶然发现冷水压力变化，则水压稳定后即正常。如冷水水压长期不稳定，建议加装进口恒温阀或加装冷水箱。
自动上水型太阳能使用时注意那些事项？
答：应注意以下几点：
A、安装时必须加装止回阀。
B、了解当地供水情况，如水压不稳及定时供水，外出前应关闭上水阀门。
C、水压大地区必须加装限流阀。
管路防冻知识:
A、冬季气温低于0℃的地区，室外管路应采取保温措施；
B、北方冬季低温持续时间较长地区管路保温应加装电热带；
C、管道最好走烟道；
D、如室内无人居住，必须将室内水源总阀门关掉，避免管路低温冻裂而导致事故。
太阳能热水器有什么优点？
答：太阳能热水器的优点可用六个字概括：节能、环保、安全。 节能（节约开支）：对家庭讲采用太阳能热水器供热，可节省日常用于加热水的电费、气费90%，可减少家庭开支，对社会讲，可减少我省有限的能量资源的消耗，使这些能源及配套设施能用于工农业生产上，产生更大的社会效益。
环保：据计算，每台家用太阳能热水器在其使用15年的期间，将会减少由于燃煤向大气排放的二氧化碳26吨，一氧化碳136吨，粉尘1120吨，二氧化硫352吨，氮氢化合物908吨，这是一个不小的数字，对处于亚热带的我省居民，饱受热日的煎熬，如全省居民均采用太阳能热水器则可降低平均气温1℃，所以，使用太阳能使我省天更蓝、山更绿、水更清、气更凉、是绿色环保的一个有效举措。
安全：目前大量使用的燃气热水器、电热水器均存在一个安全问题，我省每年由于使用热水器造成死亡事故都在5起以上，并且随着用户的增加，这个数字还在增长，使用太阳能就不存在中毒和触电的隐患，十分安全，即使是带电加热功能的太阳能热水器，由于加热体远离使用者，加之使用时间仅为电热水器的十分之一，所以危害的可能性也已经达到微乎其微、忽略不计的程度。
什么样的楼房、层数适合装太阳能？
答：应该说太阳能热水器适用一切住房，但是由于当前从楼房外观，对水的利用，太阳能热水器的品种等条件的限制，使得太阳能热水器使用效果与环境不同有一定的关系。
当前最适用太阳能的有：
1、单门独院的住宅、小楼。
2、多层住宅楼的最高层、次高层、倒数第三层、倒数第四层、平顶屋与坡顶屋均可。
其他楼层的住房也可以使用太阳能，但有所区别：
1、迎阳较好可使用阳台用太阳能热水器或太阳能空气源热水器。
2、较低层的用户可使用具有排空功能和热水循环功能的太阳能热水器或太阳能空气源热水器。 有些消费者对产品的性能、特点不是很了解，不可避免的会出现诸如真空管爆裂、遭受雷击等故障或存在故障隐患。下面介绍使用太阳能热水器应注意的事项及使用技巧。
近年来，随着产品的逐步改进及大众环保、节能意识的提高，太阳能热水器已为众多消费者所接受。但有些消费者对产品的性能、特点不是很了解，不可避免的会出现诸如真空管爆裂、遭受雷击等故障或存在故障隐患。下面介绍使用太阳能热水器应注意的事项及使用技巧。
1．太阳能热水器都是安装在室外，抗风性能主要取决于它的安装固定情况，因此热水器的安装必须稳定牢固，能抵御大风的侵袭。热水器周围不应放杂物，以消除撞击真空管的隐患。
2．太阳能热水器的安装朝向以正南方向为最佳，其倾角和当地纬度相等。若仅夏季使用，倾角应为当地纬度减去10度；冬季使用的，倾角应为当地纬度加上10度。
3．太阳能热水器应由生产厂家或专业安装队设计安装；热水器安装固定好后，非专业人员不要轻易挪动、卸装，以免损坏关键部件。
4．在冬季较寒冷的地区，热水器管道必须进行保温防冻处理，防止管道冻裂。无辅助加热装置的太阳能热水器在特别寒冷时应停用，将热水器内的水放干净，以免结冰冻坏有关装置。
5．每年都应检查一次水箱是否漏水、零部件是否老化、集热器是否损坏、支架是否生锈等，发现问题应及时更换和修补，最好是由专业安装维护人员完成。定期检查排气孔，保证其畅通，以免胀坏或抽瘪水箱。清洗真空管时，注意不要碰坏真空管的尖端部位。
6．屋顶太阳能热水器能引雷。一旦遭受雷击，雷电流将通过热水器的管道、内置电加热器的电源线和信号线直接进入用户室内，轻则导致热水器和家用电器烧毁，重则出现爆炸、火灾及人员伤亡等。太阳能热水器应安装在低于建筑物避雷带（针）以下一定的位置或安装避雷针，避免存在防雷安全隐患。
7．对于定时供水和水压不稳的地区，可以配一副水箱，储水量为太阳能热水器的1/2—3倍，安装在楼顶上，与太阳能热水器配合使用。主要功能是洗浴时兑凉水调节水温；另外可在停水时做蓄水箱用。
8．真空管太阳能热水器的水温可达70℃～90℃，平板式太阳能热水器的水温可达60℃～70℃，洗浴时必须进行冷热水调节。水温调节的步骤是：先打开冷水阀，适当调节冷水流量，再打开热水阀调节，直到温度、流量满足要求。注意喷头不要朝向人体，以免烫伤。
9．太阳能热水器的水箱多数为不承压式结构，水箱顶部溢流口和排气口绝不能堵塞，否则会因水箱水压过大而造成水箱破裂。如果自来水压力过高，上水时阀门的开启度要小些，避免因来不及泄水而胀破水箱。
10、在晴天的情况下，第一次上水或水箱无水超过15分钟时，白天不能上水，否则因无水空晒而产生高达270℃的高温，真空玻璃管会突然遇冷而爆裂。最好是在晚间或早晨日出前上水，白天确实需要上水时，须在遮挡集热器一小时后再上水。
11．真空管的蓄水量约为：普通管每支1.6升、加长管每支2升，如果太阳能热水器为18支管，其真空管内的热水总量约为：普通管29升、加长管36升。假如太阳能热水器里的水已用完，而又急需热水用，这时可以上几分钟冷水，利用冷水下沉，热水上浮的原理，将真空管里的热水顶出。
12．巧妙的安排上水时间和上水量，会起到事半功倍的效果。根据天气预报的情况，如果第二天是睛天，可把水上满，阴天或多云，则上多半箱水；有雨，保留原有的水不上冷水。用过热水后，如果热水器水箱里还有热水，而短期内又不使用时，可根据情况再上部分冷水，因为水量越少，热散失越快，这样可以防止热散失过大。
13．有辅助电加热装置的太阳能热水器应特别注意上水，防止无水干烧。
安装太阳能热水器会不会很麻烦?
答：太阳能热水器的安装给人家一个印象就是在房顶上很难装，实际上并非如此，由于太阳能热水器是平面安装和装好管道就行了，所以安装是十分容易，况且安装工作均由专人安装队伍安装，安装时间约为2小时，不会给用户造成什么麻烦。对有一定钳工基础和电工基础的用户参照说明书自己装也是可行的。
我家有3口人，要装多大的太阳能？
答：一般小康家庭仅用在洗澡方面，每天每人只要30升热水就足够了，加上洗碗、洗手、洗衣服，每人以50升容量为准，3口之家选用150升的太阳能热水器为妥。一般可以用两天。
太阳能热水器水温能达到多少度，冬天能不能用，阴雨天能不能用？
答：根据试验，在广东地区以三口之家，安装20支管，水箱内径为330，水容量为150升的热水器为考察对象，只要满水，阳光充足，晒二个小时以上，均可产生40℃以上热水。夏天平均为60℃，冬天平均为55℃，冬天太阳能热水器照常使用。阴雨天如不是多天阴雨，只要控制好用水量，阴天用晴天剩下的水，照样能正常使用，如果铺以电加热则可以全天候使用。
光电互补的太阳能热水器电的用电量与电热水器差多少？
答：根据本省综合使用情况来看，带有电加热功能的太阳能热水器的用电量约为电热水器的十分之一以下。
太阳能热水器的寿命有多长，会不会经常出故障？
答：太阳能热水器的使用设计寿命为十五年以上，影响使用寿命的元件主要是橡胶密封件、真空管。不锈钢筒与支架等是无限期的，所以十五年后，更换密封件和真空管后热水器照样能使用，其延长寿命不会少于十年。热水器本身是非运行体，一般自身很少故障，但由于热水器是室外放置，所以外界影响较大，会出现一些连接老化，台风等，影响太阳热水器的正常使用，用户最好选用销后服务有保证的产品。
我是新搬入户，想装太阳能，装修时应注意什么？
答：首先与技术质量好、售后服务完善的生产厂家联系，他们会指导您如何布置水管，一般用户只要在装修时考虑热水管的入口和出水管的出口，如果是选用电加热和带控制仪的用户还要确定开关或者控制仪的安放地点，以达到方便、安全、和谐的目的，室外安装地点一般由供应商与用户协商解决，届时应取得物业或者有关邻居的认同，即可开始安装。
什么是普通太阳能热水器？什么是全天候太阳能热水器？什么是全自动太阳能热水器？
答：普通太阳能热水器就是最基本的热水器，在晴好天气可能出热水正常使用，但阴天时如果储藏的热水用完了，就不能出热水了。全天候的热水器常备有电加热系统，当阴天时打开电加热开关，就可以出热水了，阴雨天照样能使用。如果再配套一个小容量的电热水效果更好。
全自动太阳能热水器就是能够对热水顺利进行简单管理的热水器，装有定时电加热装置和定时上水装置，这种热水器一般无须人专心管理，只要打开热水器就可以出热水。热水器往往配有水位、水温显示器，使您对屋上的热水器的工作状态基本了解，有的控制仪还有排空和循环功能使热水器更好使用。
选用多少角度的太阳能热水器为好，朝向如何？
答：广东的中心纬度为23度，为此，要使得太阳与热水器成直角23度是最准确的安装位置，但考虑到冬天太阳与大地角度的变化，为此选用30度左右的太阳能热水器是较合适，正确的朝向为正南偏西10度，如条件限制，稍为偏一点也影响不大。
太阳能热水器的防风，固定应注意什么？
答：广东地处沿海，风、台风都比较大，所以选用有防风能力的太阳能热水器很重要，安装时必要的防风措施也是不可少的。选用的热水器一般角度应较低，以30℃为好，越低防风性越好，最好选用反射板为多块的防风型热水器为好，在沿海风大地区应去掉作用不大的反射板（价格还会相应降低）。太阳能热水器安装时应固定好，用膨胀螺丝固定，也可用铁丝固定，如果能在不影响 光照的情况下，靠近墙边安放和设置挡风墙（或物）最好。
市场销售的热水器中有全不锈钢、铝合金、彩板的几种类型的热水器，选用哪一种好？
答： 以上均能正常使用，但考虑广东水气中碱酸的成份较多，建议采用全不锈钢为好。
我是农村小楼单门独院，装太阳能热水器应注意什么？
答：单门独院装热水器条件是最好的，可以采用外墙布管的方式对每层的卫生间布进热水管，自身的水塔应高于太阳能热水器水箱1米以上，管材应采用保温管，热水器要固定好，要防止台风造成损坏。
太阳能热水器有没有保温功能？
答：有保温功能。太阳能热水器的真空玻璃集热管是双层玻璃构成，内表镀上热吸收层， 两层之间为真空，这样相当于一个拉长的保温瓶。热量只能进不能出，热水器水箱是采用双层不锈钢板构成，中间是聚胺脂整体发泡的保温体，保温作用十分明显，一般合格的太阳能热水器每天温度下降在5℃以内。
选用顶水式热水器还是落水式热水器好？
答：顶水是指一边上水，一边用进来的冷水将热水顶出水箱进入管道。顶水式热水器亦称承压热水器，这种热水器出水压力较大。落水式热水器是指将热水器的水利用大气压力自然落入用水管道，等桶中的热水用完才再进水，这种热水器出水压力较小。由于太阳能对水的加热是有时间限制的，白天加热，晚上就停止加热了。所以当前情况下，还是选用落水式的热水器较好，当白天产生的热水器在晚上用光或停止用水后再加水，可以防止水温下降，达到始终有热水用的效果，笔者认为还是落水式热水器较适用。当然，随着科技的进步、工艺的改进，承压式热水器亦可能逐步取代落水式的热水器。
太阳能热水器会不会对人体造成伤害？使用太阳能热水器应注意哪方面的安全？
答：使用太阳能热水器要注意使用安全：一是防止使用者烫伤，全国近两年来已有数例被烫伤的病例，被烫伤者往往认为太阳能产生的热水温度不会太高，实际上在夏天太阳能热水器中的水温往往达到80℃以上，使用者不注意往往被烫伤，在刚放水洗澡时要注意到起先放出的是水管中储存的部分凉水，一旦太阳能热水器中的水流到，温度会忽然上升到80℃以上，造成烫伤；二是要把热水器紧固以防台风将其从房项吹落，造成伤害。
太阳能热水器有没有保健作用？
答：太阳能热水来自自然，水质纯清、升温平稳、无电离电解等污染、人称天然温泉。据说其有美容作用，据史料记载：三国时关云长与刘备走散，护送甘、糜二夫人前往荆州，为解决二夫人洗澡问题关云长叫部下用马托二桶水上路，白天被太阳晒着，到晚上驻店后就可以用这二桶水给二位夫人洗澡了。后来找到刘备后，刘观二夫人气色全无旅途疲惫之容，反倒皮细肉嫩更加妩媚，为此，河南民间盛传太阳水可美容。至于太阳能热水器是否有美容之功，科学原理上还无法证实。使用太阳能热水洗衣，洗碗，保护了广大妇女手上皮肤，使其保持娇嫩，这倒是不争的事实。
